TA881 TAVAL泰渥银色优质隐藏阻尼滑轨插销款适用≤19毫米抽屉侧板的带凹槽抽屉带快速调节的插销规格尺寸：250-600毫米安装宽度：24.5毫米最大承重：30KG包装单位：8副每箱定制选择：阻尼缓冲/按弹规格 Size250mm300mm350mm400mm450mm500mm550mm柜体最小深度Least depth261mm311mm361mm411mm461mm511mm561mm银色阻尼Item NoT
适用≤19毫米抽屉侧板的带凹槽抽屉
带快速调节的插销
规格尺寸：250-600毫米
安装宽度：24.5毫米
最大承重：30KG
包装单位：8副每箱
定制选择：阻尼缓冲/按弹
规格 Size | 250mm | 300mm | 350mm | 400mm | 450mm | 500mm | 550mm |
柜体最小深度Least depth | 261mm | 311mm | 361mm | 411mm | 461mm | 511mm | 561mm |
银色阻尼Item No | TA88110 | TA88112 | TA88114 | TA88116 | TA88118 | TA88120 | TA88122 |
银色按弹Item No | TAC88110 | TAC88112 | TAC88114 | TAC88116 | TAC88118 | TAC88120 | TAC88122 |
符合人体工程学的设计的前连接件使得抽屉与轨道分离非常简洁。

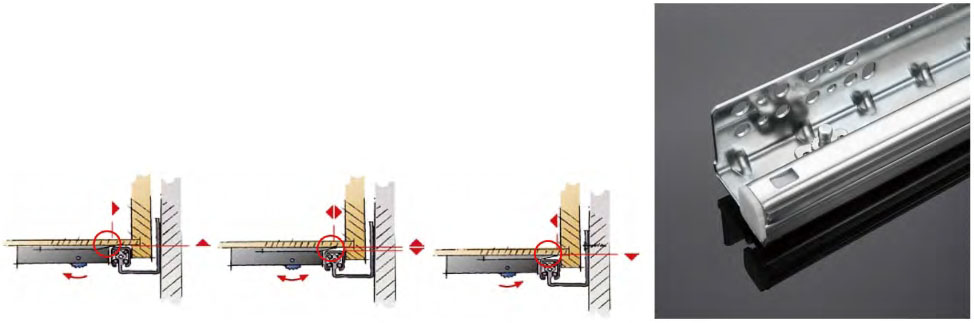

转动连接件上的蓝色小轮可使面板高度调节2毫米，并维持调后状态。
整体结构精密，垂直和水平均可受力，承重30KG。
钢珠分布精确，直线滑行，特具有自动除污功能。
一体化带调节功能连接件、符合人体工程学设计。

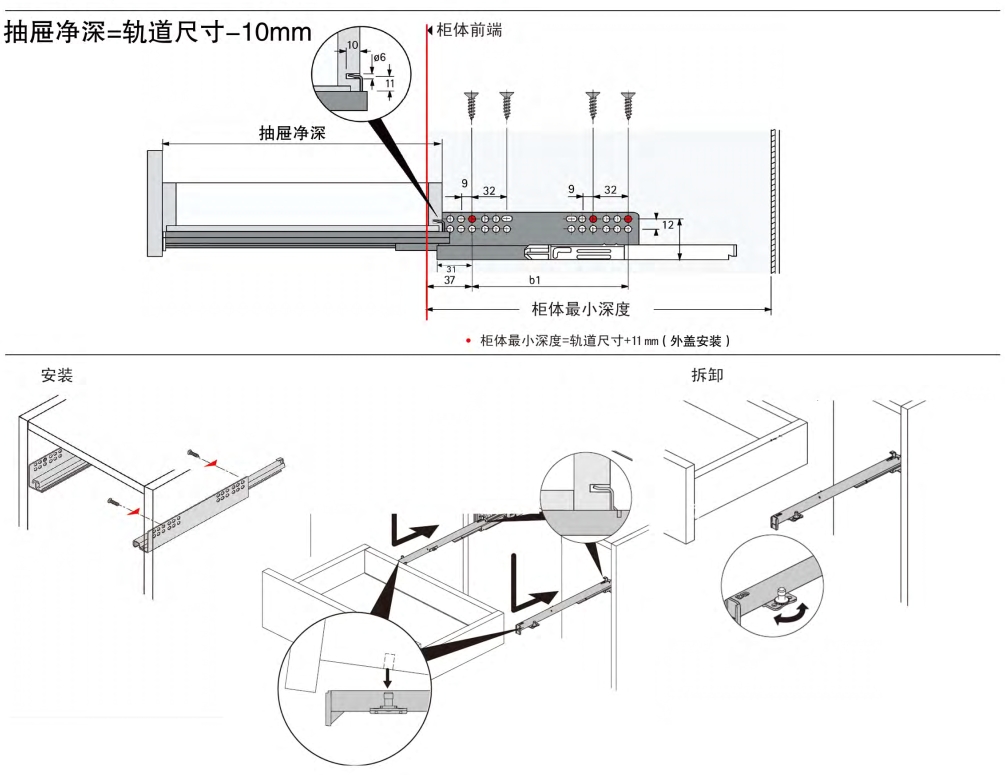

安装前提:保证柜体水平，顶板与底板平行并与双侧板保持垂直。

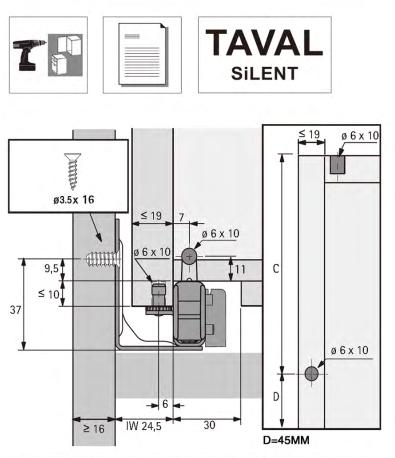

一.抽屉侧板的适用厚度为12-19mm;
二.抽屉的内部宽度=柜内宽-49mm;
三.抽屉背板钻孔中心距底板11mm，侧板7mm处，Φ6X10mm圆孔，左右各一个;
四.在柜体内侧板上找到距离底板50mm-60mm处画一水平线，此为轨道的上排孔中心线;
五.用丁字尺找到横线上前端37mm点，此为轨道上排第三个孔的中心，拧螺丝;
六.依此类推，第二副轨道与第一副轨道的孔位距离=面板高度+面板缝隙(约2mm)。
